LCD modüller ve dokunmatik montajlar için otomatik üretim.

Üretim

LCD, TP, montaj, denetim ve optik laminasyon hat kapasitesi.

RGH kesim, temizleme, bonding, montaj, laminasyon ve final test hatları işletir.

• Tam otomatik LCM: iki hat
• Yarı otomatik LCM: bir hat
• LCD kesim: iki hat
• LCD temizleme: iki hat
• Polarizör laminasyonu: iki hat
• TP/tam yüzey laminasyonu: iki hat
• Montaj: üç tam hat
• AOI denetim: iki hat
• Optik bonding: dört tam hat

OEM / ODM

Prototipten kontrollü üretime özel ekran programları.

Ekipman

Makine kabiliyetleri ve temel parametreler.

Ekipman

LCD modül hattındaki ekipmanlar.

Cutting

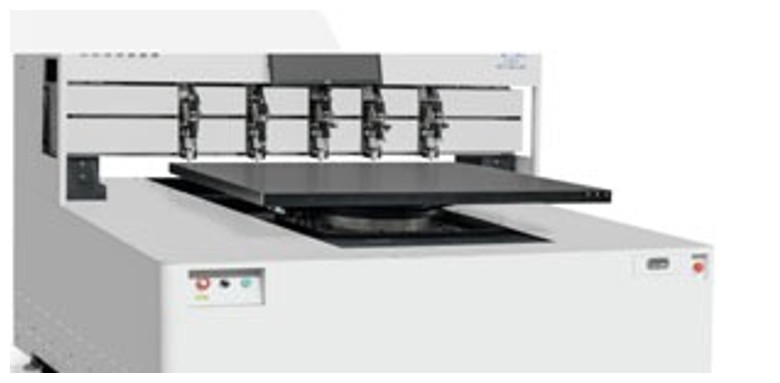

LCD kesim makinesi

Otomatik kesim, LCD camı temizleme, laminasyon, bonding ve modül montajından önce hazırlar.

• 0.96-15 inç
• <=3,5 saniye / parça
• 3,000 adet/saat

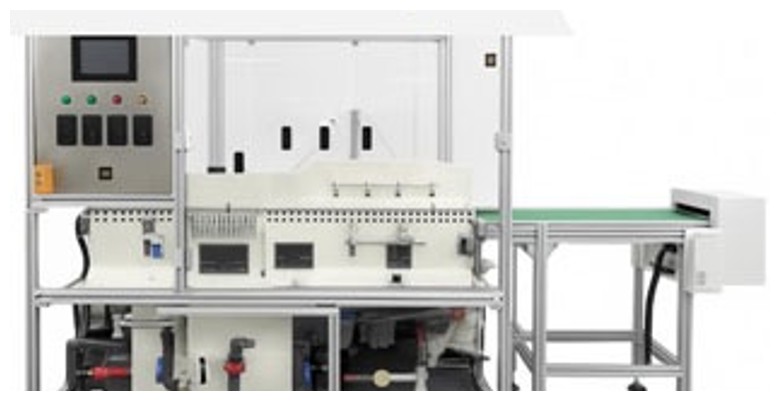

Cleaning

LCD temizleme makinesi

Temizleme, sonraki adımlardan önce kirlenmeyi azaltır ve bonding kalitesini korur.

• 0.96-15 inç
• <=3,5 saniye / parça
• Water drop contact angle <=15 degrees

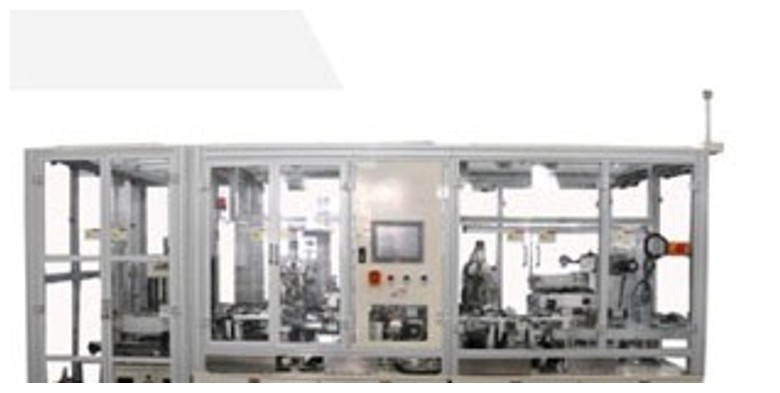

Pasting

Polarizer yapıştırma makinesi

Polarizer yapıştırma, manuel hizalama yerine kontrollü otomatik süreç olarak yürütülür.

• 0.96-7 inç
• <=1,5 saniye / parça
• 1.200-1.500 adet/saat

AOI

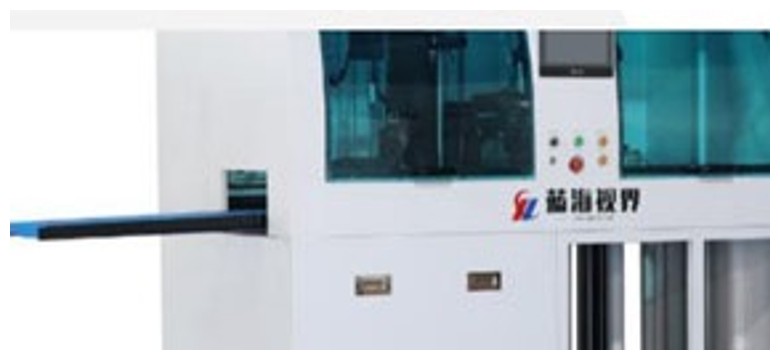

AOI denetim makinesi

AOI, yapıştırma sonrası sonucu kontrol eder ve görsel denetimi tekrarlanabilir kılar.

• 1.44-7 inç
• <=1,5 saniye / parça
• 1.200-1.500 adet/saat

COG

COG bonding ekipmanı

COG bonding, IC’yi kontrollü basınç ve konumlandırma ile LCD modüle bağlar.

• 0.96-7 inç
• <=3,5 saniye / parça
• Press precision +/-4um

FOG

FOG bonding ekipmanı

FOG bonding, FPC’yi LCD modüle bağlar ve COG sürecinden ayrı kontrol edilir.

• 0.96-7 inç
• <=3,5 saniye / parça
• X +/-15um, Y +/-10um

FPC

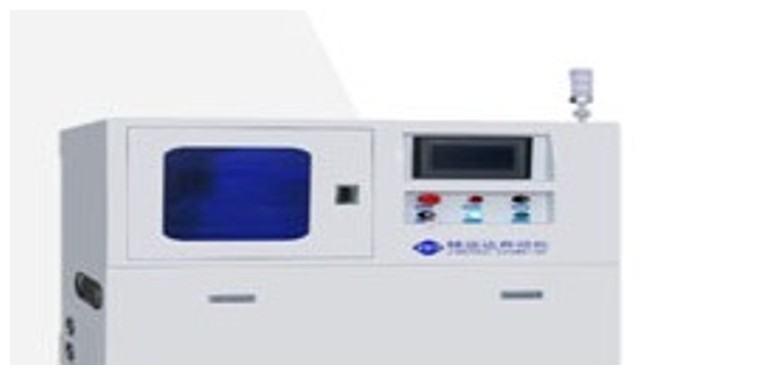

FPC besleyici

FPC besleme, bağlantı ve montaj öncesi esnek devre kullanımını kontrol eder.

• W 5mm x L 8mm to W 60mm x L 150mm
• <=3,5 saniye / parça
• +/-1um

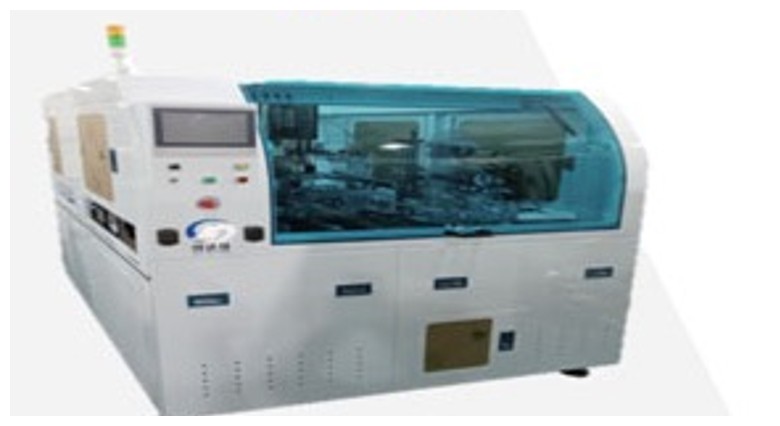

Backlight

Arka ışık montaj makinesi

Arka ışık montajı ayrı bir adımdır; yerleşim ve uniformite final ekran kalitesini etkiler.

• 0.96-7 inç
• <=3,5 saniye / parça
• 1.100 adet/saat

Lamination

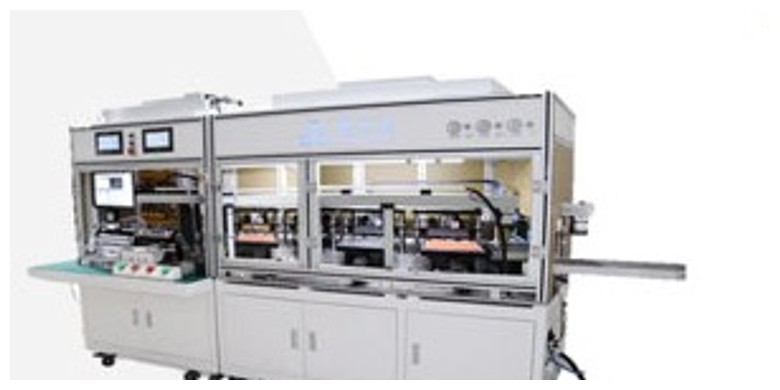

TP tam laminasyon makinesi

Tam laminasyon, optik ve mekanik tutarlılık gerektiğinde dokunmatik entegrasyonu destekler.

• 0.96-7 inç
• <=5 saniye / parça
• 600 adet/saat

Protection

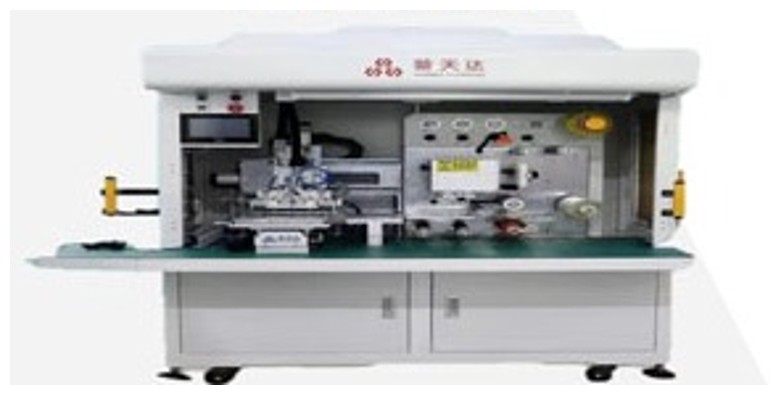

Koruyucu film yapıştırma makinesi

Koruyucu film, taşıma ve sonraki montaj adımlarında yüzeyleri korur.

• 0.96-7 inç
• <=4 saniye / parça
• 800 adet/saat

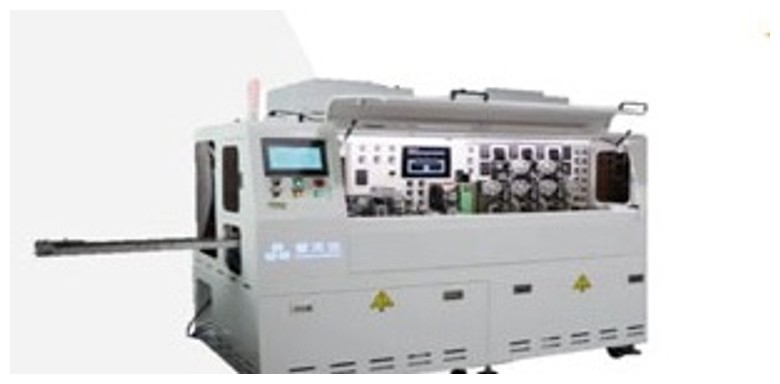

Binding

Fonksiyon parçası bonding makinesi

Fonksiyon parçası bonding, temel LCD sürecinden sonra touch panel ve cover montajını destekler.

• 0.96-7 inç
• <=3,5 saniye / parça
• X +/-15um, Y +/-10um

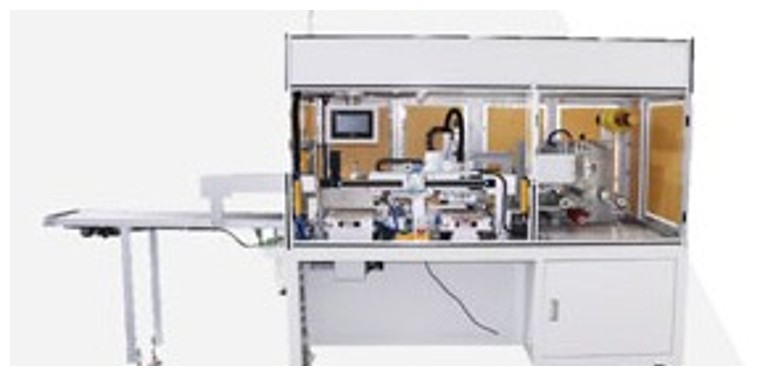

Cover fit

Cover fit makinesi

Cover fit, final denetim ve fonksiyon testinden önce ön katmanı hizalar.

• Touch cover integration
• Controlled alignment
• Final stack preparation

Feeding

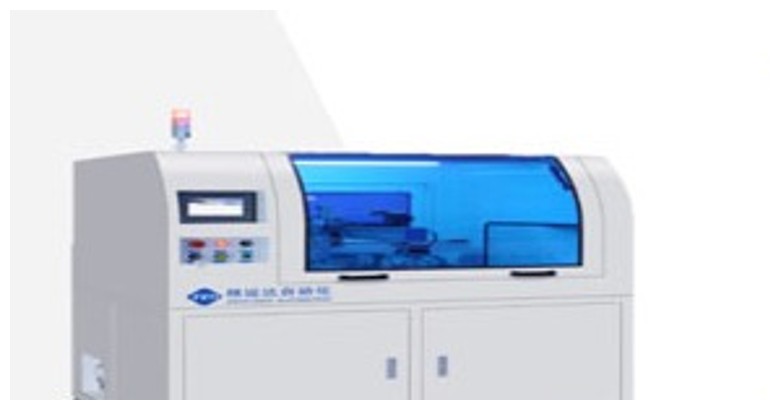

LCD besleyici

Otomatik besleme, bonding ve montaj öncesi cam hareketini tutarlı tutar.

• 0.96-15 inç
• <=3,5 saniye / parça
• 1.000 adet/saat

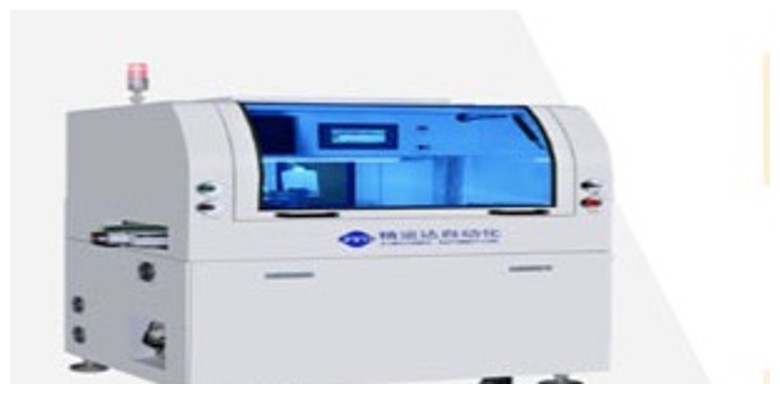

Terminal wash

LCD terminal yıkayıcı

Terminal yıkama, bonding sürecinden önce bağlantı bölgesini hazırlar.

• 0.96-15 inç
• <=3,5 saniye / parça
• 1.000 adet/saat

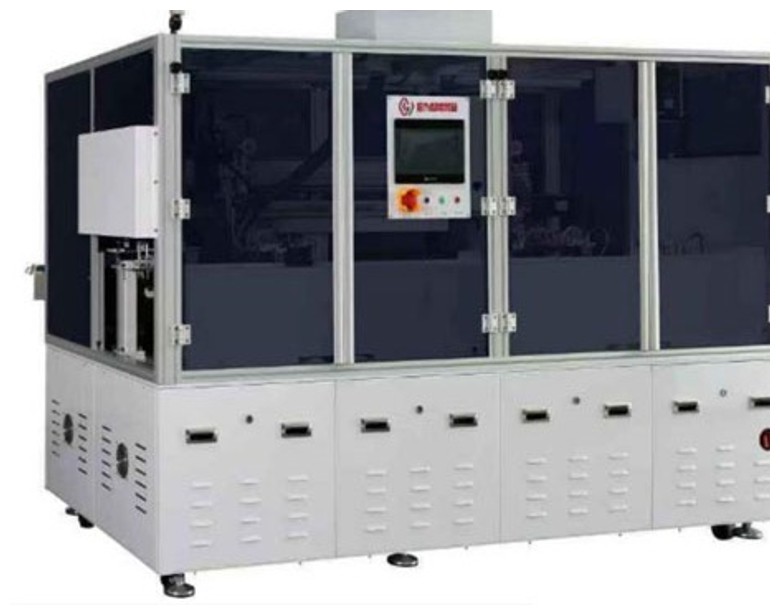

Soldering

Lehimleme makinesi

Lehimleme ve yapıştırma işleri LCD modül montajında kontrollü son işlemlerdir.

• 0.96-8 inç
• Prosese bağlı
• Welding yield 99.5%

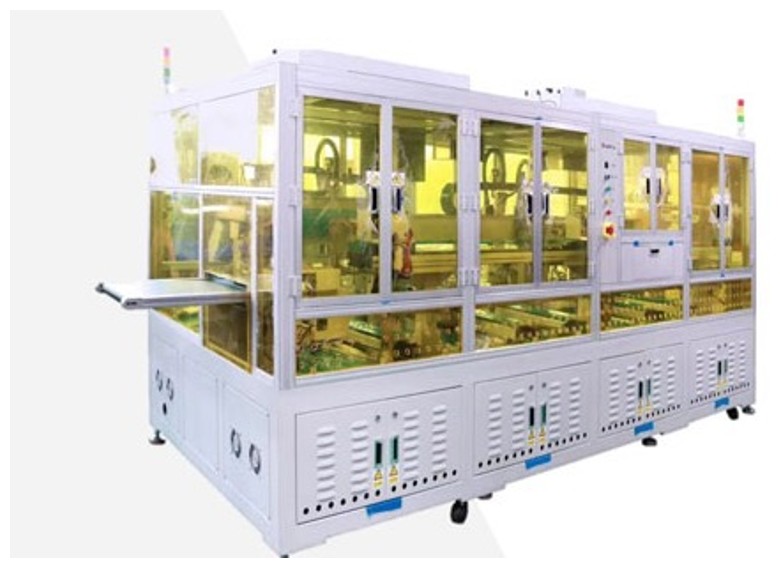

Dispensing

Dozaj makinesi

Dozaj, tekrarlanabilir montaj sonucu için yapıştırıcı ve iletken pasta uygulamasını kontrol eder.

• 0.96-7 inç
• <=4 saniye / parça
• Adhesive thickness +/-0.05mm

Ar-Ge süreci

Özel modül geliştirme mühendislik akışı.

1. Müşteri gereksinimi ve teknik inceleme
2. Proje değerlendirme ve ön teklif
3. Yapı, devre ve yazılım tasarımı
4. Malzeme başvurusu ve prototip
5. Numune testi ve müşteri onayı
6. BOM, üretim dokümanları ve test verisi yayınlama
